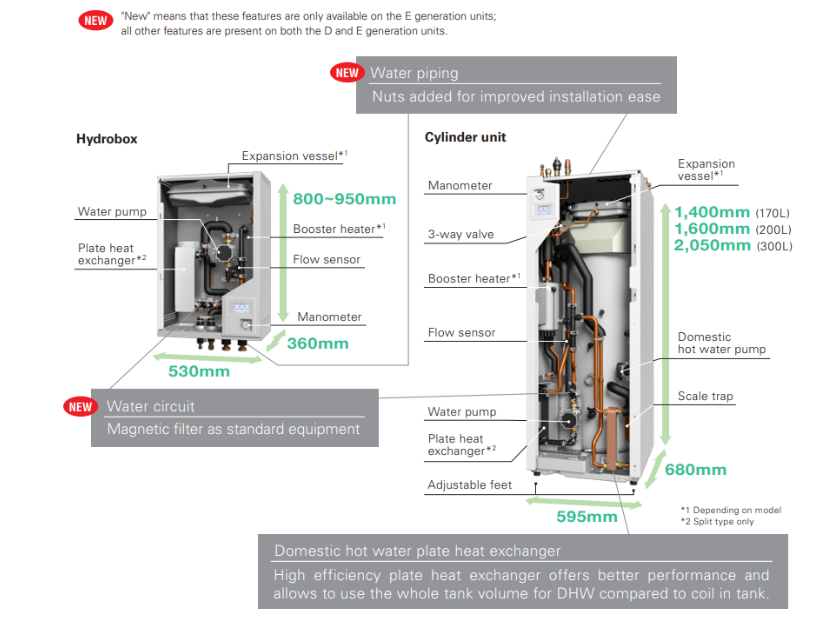

Το Hydrobox είναι η εσωτερική υδραυλική μονάδα της Ecodan για επίτοιχη εγκατάσταση, στο εσωτερικό της οποίας περικλείονται όλα τα κύρια υδραυλικά εξαρτήματα.

Σε ένα πολύ μικρό χώρο υπάρχει χώρος για τον εναλλάκτη θερμότητας, τον υδραυλικό πυκνωτή, ένα δοχείο διαστολής, έναν ολοκληρωμένο ηλεκτρικό θερμαντήρα, τα εξαρτήματα ασφαλείας και τη μονάδα ελέγχου για τη διαχείριση της αντλίας θερμότητας με τηλεχειρισμό.

Έχει δοθεί μεγάλη προσοχή στις πιο μικρές λεπτομέρειες, στην πραγματικότητα το Hydrobox:

• έχει απλό, μοντέρνο και κομψό σχεδιασμό-
• έχει μικρές διαστάσεις που επιτρέπουν την εγκατάσταση σε κουζίνες, βοηθητικούς χώρους, μικρά τεχνικά διαμερίσματα, κελάρια κ.λπ.
• περιέχει όλα τα κύρια εξαρτήματα στο μπροστινό μέρος της μονάδας, ώστε να διευκολύνονται οι εργασίες σέρβις.

Συνδέοντας το Hydrobox με μια αντλία θερμότητας Ecodan, είναι δυνατή η παροχή ζεστού νερού για θέρμανση, ψυχρού νερού και παραγωγής ζεστού νερού χρήσης με τη χρήση μιας προαιρετικής δεξαμενής.

Για κάθε συγκεκριμένη εξωτερική μονάδα, είναι απαραίτητο να εξασφαλίζεται ένας ελάχιστος όγκος νερού του συστήματος, ο οποίος για τις διαιρούμενες μονάδες Ecodan® και Zubadan, για εγκαταστάσεις σε περιοχές με κλίμα που δεν είναι πολύ ψυχρό, είναι μικρότερος από 1 λίτρο ανά kW ισχύος της εξωτερικής μονάδας. Αυτό σημαίνει ότι, σε πολλές περιπτώσεις, δεν θα είναι απαραίτητο να προβλεφθεί όγκος αδράνειας για την κάλυψη του ελάχιστου απαιτούμενου όγκου.

Οι υδραυλικές μονάδες είναι εξοπλισμένες με μια ηλεκτρονική μονάδα ελέγχου για τη διαχείριση της αντλίας θερμότητας και του συστήματος που ονομάζεται FTC - Flow Temperature Control.

Χάρη στο FTC, η αντλία θερμότητας μπορεί να προγραμματιστεί ώστε να παρέχει μέγιστη άνεση με μέγιστη απόδοση και να βελτιστοποιηθεί ανάλογα με το σύστημα.

Το FTC μπορεί να ρυθμίσει τη θερμοκρασία του νερού θέρμανσης με 3 τρόπους:

• σταθερό σημείο;
• καμπύλη αντιστάθμισης;
• λειτουργία αυτοπροσαρμογής;

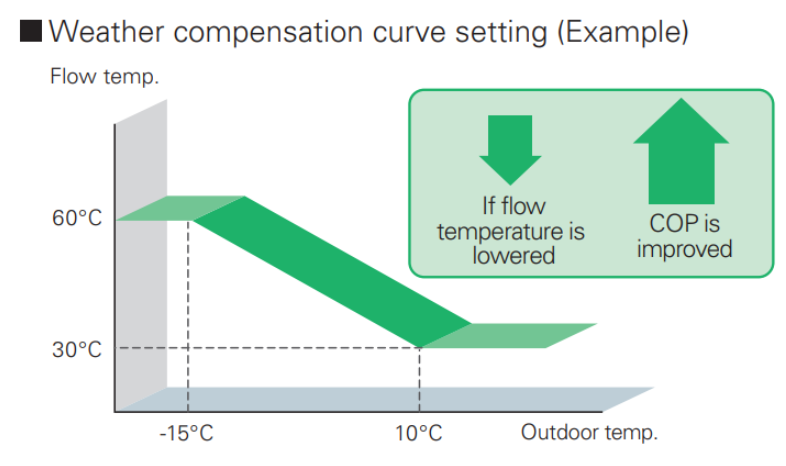

Καμπύλη αντιστάθμισης

Η θερμοκρασία του νερού μεταβάλλεται ανάλογα με την εξωτερική θερμοκρασία που ανιχνεύεται από την αντλία θερμότητας, χωρίς να απαιτούνται πρόσθετοι αισθητήρες.

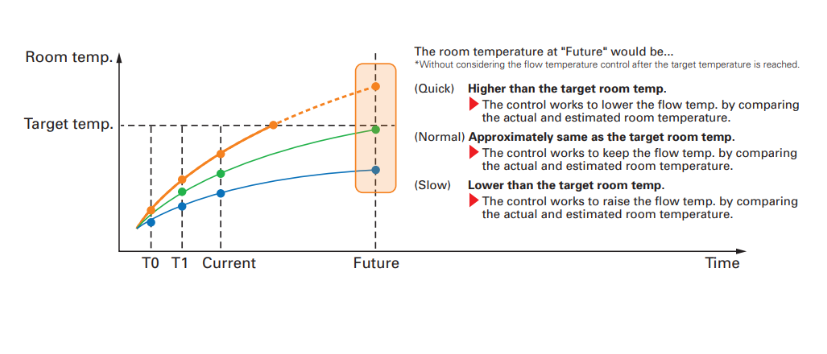

Λειτουργία αυτοπροσαρμογής

Η λειτουργία Self-Adaptive Mode της Mitsubishi Electric ανιχνεύει τη θερμοκρασία του εσωτερικού και του εξωτερικού περιβάλλοντος και υπολογίζει τη ζήτηση θερμότητας που πρέπει να παρέχεται στον χώρο, εξασφαλίζοντας τη σωστή ποσότητα ενέργειας και αποφεύγοντας τη σπατάλη ενέργειας. Επιπλέον, εκτιμώντας δυναμικά τις μελλοντικές τάσεις της θερμοκρασίας του χώρου, το σύστημα αποφεύγει τις περιττές αυξήσεις της θερμοκρασίας παροχής- η εσωτερική θερμοκρασία μπορεί έτσι να διατηρηθεί σταθερή, αυξάνοντας την άνεση και την εξοικονόμηση ενέργειας.

Στην περίπτωση ενός συστήματος που αποτελείται από διαφορετικά τερματικά, π.χ. δάπεδο με ακτινοβολία και θερμαντικά σώματα, το FTC θα ρυθμίσει αποτελεσματικά τη θερμοκρασία του νερού ώστε να είναι δυνατή η σωστή τροφοδοσία των τερματικών. Η αντλία θερμότητας θα παράγει νερό στην υψηλότερη θερμοκρασία παροχής (Ζώνη 1) και μια βαλβίδα ανάμιξης ελεγχόμενη από το FTC θα ρυθμίζει τη θερμοκρασία στη Ζώνη 2 σε χαμηλότερη θερμοκρασία.

Είναι επίσης δυνατό να ελέγχεται η Ζώνη 1 μέσω μιας βαλβίδας ανάμιξης, μια ιδανική λύση στην περίπτωση του αδρανειακού ρυθμιστή και του Smart Grid, δίνοντας προτεραιότητα στη θερμότητα που αποθηκεύεται στον αδρανή.

Νέο κιτ ελέγχου δύο ζωνών

Το νέο κιτ είναι πλήρες με όλα τα εξαρτήματα για την εξυπηρέτηση δύο ζωνών θέρμανσης, μιας άμεσης υψηλής θερμοκρασίας και μιας μικτής χαμηλής θερμοκρασίας, καθώς και με 3 επιλέξιμες ταχύτητες αντλίας κυκλοφορίας. Έχει συμπαγείς διαστάσεις και είναι εύκολο στην εγκατάσταση: ένα μικρό κουτί που μπορεί να τοποθετηθεί στην Υδροδοχείο ή να κρεμαστεί στον τοίχο για σύνδεση με το Hydrobox.

Για υψηλές απαιτήσεις θερμικού φορτίου σε θέρμανση ή/και ψύξη, μπορούν να συνδεθούν έως και 6 μονάδες Ecodan σε κλιμακωτή διάταξη. Το σύστημα διαχειρίζεται από μια κύρια μονάδα ελέγχου και λειτουργεί πάντα υπό βέλτιστες συνθήκες απόδοσης, ακόμη και σε μερικά φορτία.

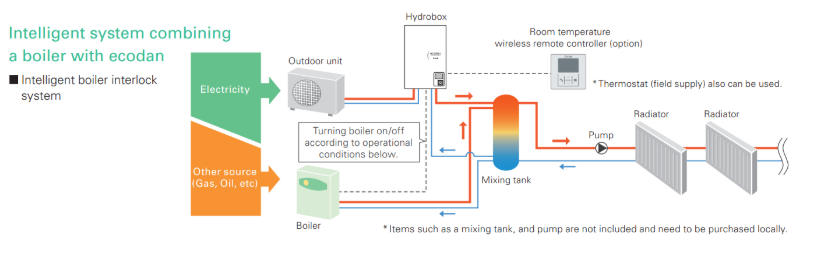

Ο ελεγκτής FTC μπορεί να συνδυάσει τη λειτουργία της αντλίας θερμότητας με έναν υπάρχοντα λέβητα. Η επιλογή της παραγωγής θερμότητας που θα χρησιμοποιηθεί γίνεται αυτόματα σύμφωνα με τις ακόλουθες ρυθμιζόμενες παραμέτρους:

• εξωτερική θερμοκρασία
• Κόστος λειτουργίας (πληκτρολογήστε το κόστος φυσικού αερίου και ηλεκτρικής ενέργειας)
• επίπεδο εκπομπών CO2 (εισάγετε τιμές εκπομπών CO2)
• εξωτερική είσοδος Επιπλέον, σε περίπτωση έκτακτης ανάγκης, ο λέβητας μπορεί να λειτουργήσει ως εφεδρική γεννήτρια.

Για υψηλές απαιτήσεις θερμικού φορτίου σε θέρμανση ή/και ψύξη, μπορούν να συνδεθούν έως και 6 μονάδες Ecodan σε κλιμακωτή διάταξη. Το σύστημα διαχειρίζεται από μια κύρια μονάδα ελέγχου και λειτουργεί πάντα με βέλτιστη απόδοση, ακόμη και σε μερικό φορτίο.

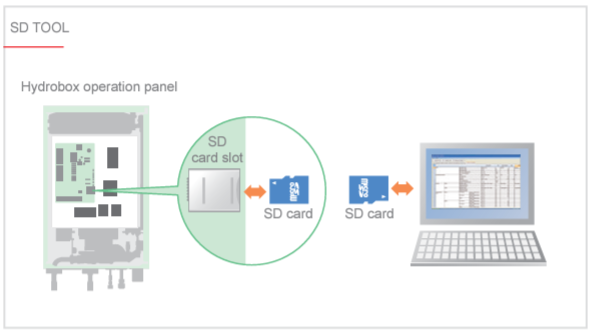

Αφιερωμένο εργαλείο για τα συστήματα Ecodan για την εισαγωγή των ρυθμίσεων λειτουργίας και την ευκολότερη εκκίνηση. Επιπλέον, τα δεδομένα λειτουργίας για περισσότερους από 2 μήνες αποθηκεύονται στην κάρτα SD του καταγραφέα και μπορούν να χρησιμοποιηθούν για διαγνωστικούς σκοπούς με τη χρήση υπολογιστή και ειδικού λογισμικού.

Ο νέος ασύρματος θερμοστάτης της Ecodan σας επιτρέπει να ελέγχετε με ακρίβεια την εσωτερική θερμοκρασία και να τη διαβιβάζετε στο FTC, προκειμένου να βελτιστοποιείται η λειτουργία της αντλίας θερμότητας σε αυτοπροσαρμοζόμενη λειτουργία. Μέσω του ασύρματου θερμοστάτη θα είναι επίσης δυνατή η επιβολή της λειτουργίας ACS.
