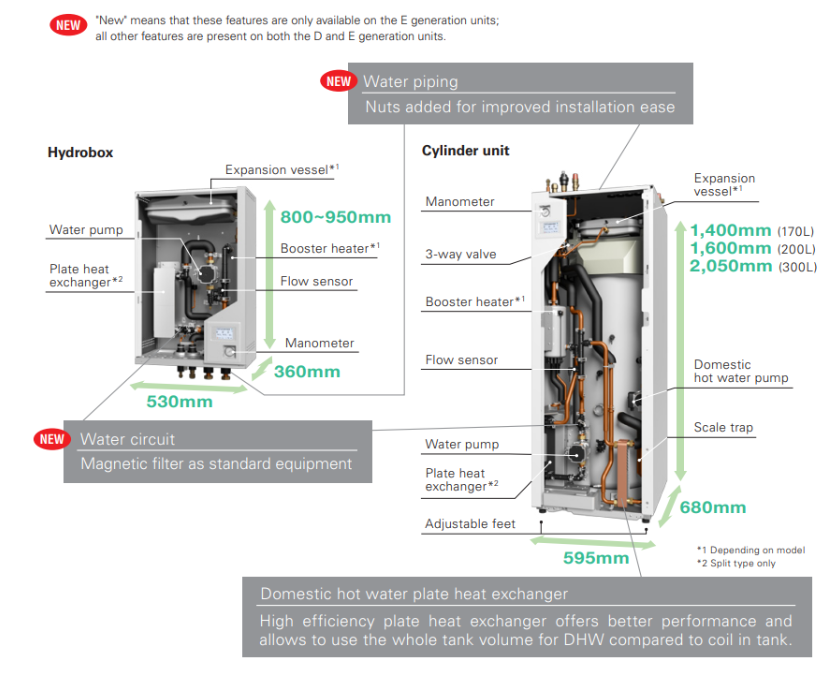

Η Hydrotank είναι η εσωτερική υδραυλική μονάδα για ενδοδαπέδια εγκατάσταση της σειράς Ecodan, εξοπλισμένη με δεξαμενή αποθήκευσης ζεστού νερού χρήσης από ανοξείδωτο χάλυβα χωρητικότητας 170, 200 ή 300 λίτρων. Η υδραυλική δεξαμενή είναι ιδιαίτερα συμπαγής και περιέχει στο εσωτερικό της όλα τα κύρια εξαρτήματα του πρωτεύοντος υδραυλικού συστήματος και της παραγωγής ζεστού νερού χρήσης.

Έχει δοθεί μεγάλη προσοχή στις παραμικρές λεπτομέρειες και μάλιστα η Hydrotank:

• έχει απλό, μοντέρνο και κομψό σχεδιασμό

έχει μειωμένες διαστάσεις που επιτρέπουν την εγκατάσταση ακόμη και σε μικρές κόγχες, ντουλάπες κ.λπ.;

• έχει ρυθμιζόμενα πόδια στήριξης-
• είναι πιο εύκολο στη συντήρηση, επειδή όλα τα κύρια εξαρτήματα είναι προσβάσιμα απλά αφαιρώντας την πρόσοψη-
• είναι πιο εύκολο στη μετακίνηση, χάρη στη χαμηλότερη λαβή-
• είναι μεταφερόμενο ακόμη και σε μικρά φορτηγά, χάρη στις συμπαγείς διαστάσεις του και τη δυνατότητα τοποθέτησής του σε οριζόντια θέση.

Στο εσωτερικό των αναστρέψιμων μονάδων Hydrotank βρίσκεται η λεκάνη αποστράγγισης συμπυκνωμάτων. Η μονάδα είναι εξοπλισμένη με σωλήνα αποστράγγισης με αποστράγγιση στο πίσω μέρος.

Χάρη στο συνδυασμό του πλακοειδούς εναλλάκτη θερμότητας και του αποκλειστικού φίλτρου "Scale trap", η απόδοση του κύκλου ζεστού νερού χρήσης παραμένει αμετάβλητη με την πάροδο του χρόνου.

Στα συμβατικά συστήματα, υπάρχει ο κίνδυνος καθίζησης και καθίζησης ασβεστίου στο εσωτερικό του εναλλάκτη, μειώνοντας την επιφάνεια ανταλλαγής.

Το Hydrotank είναι εξοπλισμένο με το μοναδικό φίλτρο "Scale trap" που συλλαμβάνει ομοιογενώς το καθιζάνον ασβέστιο πριν αυτό προλάβει να καθιζάνει στον εναλλάκτη. Με αυτόν τον τρόπο, η ανταλλαγή θερμότητας δεν επηρεάζεται, εξασφαλίζοντας υψηλή απόδοση για την παραγωγή ζεστού νερού χρήσης.

Για κάθε συγκεκριμένη εξωτερική μονάδα, είναι απαραίτητο να εξασφαλίζεται ένας ελάχιστος όγκος νερού του συστήματος, ο οποίος για τις διαιρούμενες μονάδες Ecodan® και Zubadan, για εγκαταστάσεις σε περιοχές με κλίμα που δεν είναι πολύ σκληρό, είναι μικρότερος από 1 λίτρο ανά kW ισχύος της εξωτερικής μονάδας. Αυτό σημαίνει ότι, σε πολλές περιπτώσεις, δεν θα είναι απαραίτητο να προβλεφθεί όγκος αδράνειας για την κάλυψη του ελάχιστου απαιτούμενου όγκου.

Οι υδραυλικές μονάδες είναι εξοπλισμένες με μια ηλεκτρονική μονάδα ελέγχου για τη διαχείριση της αντλίας θερμότητας και του συστήματος που ονομάζεται FTC - Flow Temperature Control.

Χάρη στο FTC, η αντλία θερμότητας μπορεί να προγραμματιστεί ώστε να παρέχει μέγιστη άνεση με μέγιστη απόδοση και να βελτιστοποιηθεί ανάλογα με το σύστημα.

Το FTC μπορεί να ρυθμίζει τη θερμοκρασία του νερού θέρμανσης σε 3 λειτουργίες:

• σταθερό σημείο;
• καμπύλη αντιστάθμισης;
• αυτοπροσαρμοζόμενη λειτουργία.

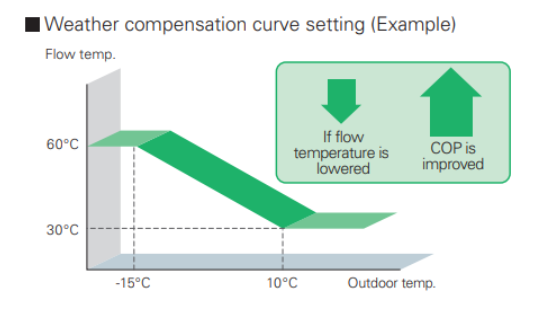

Καμπύλη αντιστάθμισης

Η θερμοκρασία του νερού μεταβάλλεται ανάλογα με την εξωτερική θερμοκρασία που ανιχνεύει η αντλία θερμότητας, χωρίς να απαιτούνται πρόσθετοι αισθητήρες.

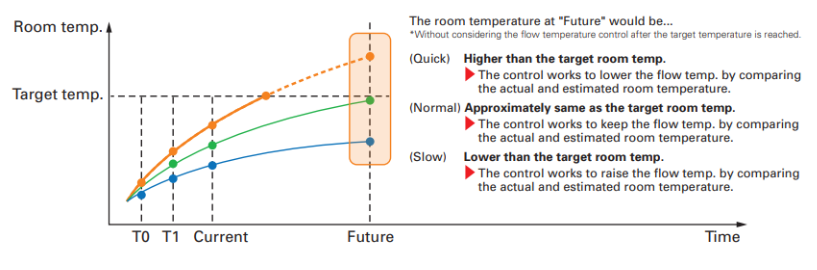

Λειτουργία αυτοπροσαρμογής

Η Λειτουργία αυτοπροσαρμογής της Mitsubishi Electric ανιχνεύει τη θερμοκρασία του εσωτερικού και του εξωτερικού περιβάλλοντος και υπολογίζει τη ζήτηση θερμότητας που πρέπει να παρέχεται στον χώρο, εξασφαλίζοντας τη σωστή παροχή ενέργειας και αποφεύγοντας τη σπατάλη ενέργειας. Επιπλέον, μέσω μιας δυναμικής εκτίμησης των μελλοντικών τάσεων της θερμοκρασίας του χώρου, το σύστημα αποφεύγει τις περιττές αυξήσεις της θερμοκρασίας παροχής- η εσωτερική θερμοκρασία μπορεί έτσι να διατηρηθεί σταθερή, αυξάνοντας την άνεση και την εξοικονόμηση ενέργειας.

Στην περίπτωση ενός συστήματος που αποτελείται από διαφορετικά τερματικά, π.χ. δάπεδο με ακτινοβολία και θερμαντικά σώματα, το FTC θα ρυθμίσει αποτελεσματικά τη θερμοκρασία του νερού ώστε να είναι δυνατή η σωστή τροφοδοσία των τερματικών. Η αντλία θερμότητας θα παράγει νερό στην υψηλότερη θερμοκρασία παροχής (Ζώνη 1) και μια βαλβίδα ανάμιξης ελεγχόμενη από το FTC θα ρυθμίζει τη θερμοκρασία στη Ζώνη 2 σε χαμηλότερη θερμοκρασία.

Είναι επίσης δυνατό να ελέγχεται η Ζώνη 1 μέσω μιας βαλβίδας ανάμιξης, μια ιδανική λύση στην περίπτωση του αδρανειακού ρυθμιστή και του Smart Grid, δίνοντας προτεραιότητα στη θερμότητα που αποθηκεύεται στον αδρανή.

Νέο κιτ ελέγχου δύο ζωνών

Το νέο κιτ είναι πλήρες με όλα τα εξαρτήματα για την εξυπηρέτηση δύο ζωνών θέρμανσης, μιας άμεσης υψηλής θερμοκρασίας και μιας μικτής χαμηλής θερμοκρασίας, καθώς και με 3 επιλέξιμες ταχύτητες αντλίας κυκλοφορίας. Έχει συμπαγείς διαστάσεις και είναι εύκολο στην εγκατάσταση: ένα μικρό κουτί που μπορεί να τοποθετηθεί στην Υδροδοχείο ή να κρεμαστεί στον τοίχο για σύνδεση με το Hydrobox.

Χάρη στη χρήση ενός πρόσθετου αισθητήρα στη δεξαμενή, είναι πλέον δυνατή η προσαρμογή της λειτουργίας των κύκλων ζεστού νερού χρήσης ανάλογα με την κατανάλωση.

Κατάταξη ΖΝΧ: Οι ενεργειακές κλάσεις που εμφανίζονται στον πίνακα αναφέρονται σε μια κλίμακα από A+ έως F.

Ο ελεγκτής FTC μπορεί να συνδυάσει τη λειτουργία της αντλίας θερμότητας με έναν υπάρχοντα λέβητα. Η επιλογή της παραγωγής θερμότητας που θα χρησιμοποιηθεί γίνεται αυτόματα σύμφωνα με τις ακόλουθες ρυθμιζόμενες παραμέτρους:

• εξωτερική θερμοκρασία
• Κόστος λειτουργίας (πληκτρολογήστε το κόστος φυσικού αερίου και ηλεκτρικής ενέργειας)
• επίπεδο εκπομπών CO2 (εισάγετε τιμές εκπομπών CO2)
• εξωτερική είσοδος Επιπλέον, σε περίπτωση έκτακτης ανάγκης, ο λέβητας μπορεί να λειτουργήσει ως εφεδρική γεννήτρια.

Για υψηλές απαιτήσεις θερμικού φορτίου σε θέρμανση ή/και ψύξη, μπορούν να συνδεθούν έως και 6 μονάδες Ecodan σε κλιμακωτή διάταξη. Το σύστημα διαχειρίζεται από μια κύρια μονάδα ελέγχου και λειτουργεί πάντα υπό βέλτιστες συνθήκες απόδοσης, ακόμη και σε μερικό φορτίο.

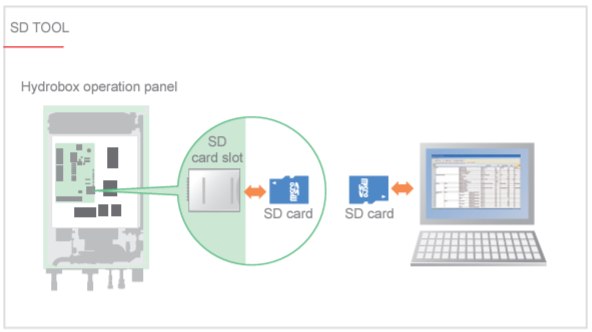

Αφιερωμένο εργαλείο για τα συστήματα Ecodan για την εισαγωγή των ρυθμίσεων λειτουργίας και την ευκολότερη εκκίνηση. Επιπλέον, τα δεδομένα λειτουργίας για περισσότερους από 2 μήνες αποθηκεύονται στην κάρτα SD του καταγραφέα και μπορούν να χρησιμοποιηθούν για διαγνωστικούς σκοπούς με τη χρήση υπολογιστή και ειδικού λογισμικού.

Ο νέος ασύρματος θερμοστάτης της Ecodan σας επιτρέπει να ελέγχετε με ακρίβεια την εσωτερική θερμοκρασία και να τη διαβιβάζετε στο FTC, προκειμένου να βελτιστοποιείται η λειτουργία της αντλίας θερμότητας σε αυτοπροσαρμοζόμενη λειτουργία. Μέσω του ασύρματου θερμοστάτη θα είναι επίσης δυνατή η επιβολή της λειτουργίας ACS.
