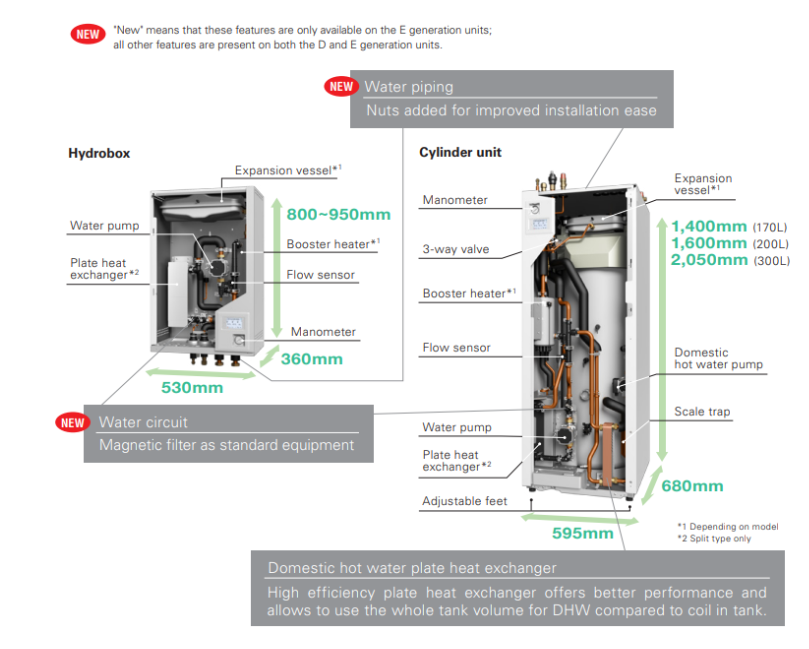

Το Hydrobox είναι η εσωτερική υδραυλική μονάδα της Ecodan για επίτοιχη εγκατάσταση, στο εσωτερικό της οποίας περικλείονται όλα τα κύρια υδραυλικά εξαρτήματα.

Σε ένα πολύ μικρό χώρο υπάρχει χώρος για τον εναλλάκτη θερμότητας, τον υδραυλικό πυκνωτή, ένα δοχείο διαστολής (εκτός από τα large split με ERSE-MEE), έναν ολοκληρωμένο ηλεκτρικό θερμαντήρα, τα εξαρτήματα ασφαλείας και τη μονάδα ελέγχου για τη διαχείριση της αντλίας θερμότητας με τηλεχειρισμό.

Έχει δοθεί μεγάλη προσοχή στις πιο μικρές λεπτομέρειες, στην πραγματικότητα το Hydrobox:

• έχει απλό, μοντέρνο και κομψό σχεδιασμό-
• έχει μικρές διαστάσεις που επιτρέπουν την εγκατάσταση σε κουζίνες, βοηθητικούς χώρους, μικρά τεχνικά διαμερίσματα, κελάρια κ.λπ.
• περιέχει όλα τα κύρια εξαρτήματα στο μπροστινό μέρος της μονάδας, ώστε να διευκολύνονται οι εργασίες σέρβις.

Συνδέοντας το Hydrobox με μια αντλία θερμότητας Ecodan, είναι δυνατή η παροχή ζεστού νερού για θέρμανση, ψυχρού νερού και παραγωγής ζεστού νερού χρήσης με τη χρήση μιας προαιρετικής δεξαμενής.

Εκτός από απλή και πρακτική λύση, το Hydrobox παρέχει μεγάλη ευελιξία στην επιλογή της εξωτερικής μονάδας.

Στα συστήματα «Split» είναι δυνατή η σύνδεση μιας εξωτερικής μονάδας της σειράς «Zubadan» για καλύτερη απόδοση σε χαμηλές θερμοκρασίες, της σειράς «Ecodan», που χαρακτηρίζεται από την ευρύτερη γκάμα, των συστημάτων “multi”, που συνδυάζουν την άνεση των λύσεων με νερό με τα πλεονεκτήματα των λύσεων με αέρα, ή των λύσεων «large split».

Οι υδραυλικές μονάδες E-Gen είναι εξοπλισμένες με μαγνητικό φίλτρο για την παραγωγή των κύριων εξαρτημάτων της αντλίας θερμότητας.

Χάρη στη χρήση ενός μαγνήτη υψηλής χωρητικότητας, είναι ικανές να συγκρατούν 2,5 φορές τα σωματίδια σε σύγκριση με ένα αντίστοιχο φίλτρο πλέγματος.

Οι υδραυλικές συνδέσεις είναι τώρα ευθυγραμμισμένες και σε απόσταση μεταξύ τους και τα παξιμάδια με θηλυκό σπείρωμα 1 ίντσας διευκολύνουν τις εργασίες εγκατάστασης. Συνιστώνται βαλβίδες απομόνωσης για τη συντήρηση.

Οι υδραυλικές μονάδες είναι εξοπλισμένες με μια ηλεκτρονική μονάδα ελέγχου για τη διαχείριση της αντλίας θερμότητας και του συστήματος που ονομάζεται FTC - Flow Temperature Control.

Χάρη στο FTC, η αντλία θερμότητας μπορεί να προγραμματιστεί ώστε να παρέχει μέγιστη άνεση με μέγιστη απόδοση και να βελτιστοποιηθεί ανάλογα με το σύστημα.

Το FTC μπορεί να ρυθμίσει τη θερμοκρασία του νερού θέρμανσης με 3 τρόπους:

• σταθερό σημείο
• καμπύλη αντιστάθμισης
• δυναμική λειτουργία αυτοπροσαρμογής

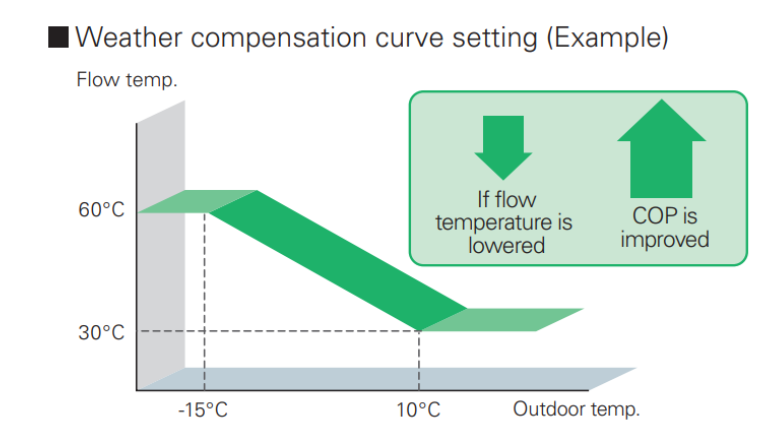

Καμπύλη αντιστάθμισης

Η θερμοκρασία του νερού μεταβάλλεται ανάλογα με την εξωτερική θερμοκρασία που ανιχνεύεται από την αντλία θερμότητας, χωρίς να απαιτούνται πρόσθετοι αισθητήρες.

Το FTC7 διαθέτει επίσης καμπύλη αντιστάθμισης για την καλοκαιρινή ψύξη: η θερμοκρασία του νερού ελέγχεται δυναμικά ανάλογα με την εξωτερική θερμοκρασία, αποτρέποντας την παραγωγή υπερβολικής ψύξης και μεγιστοποιώντας παράλληλα την ενεργειακή απόδοση.

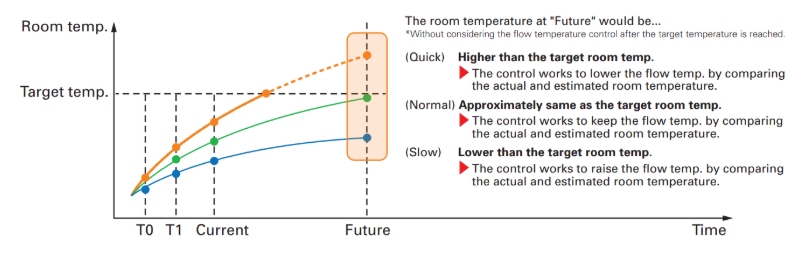

Δυναμική λειτουργία αυτόματης προσαρμογής

Η αυτοπροσαρμοζόμενη λειτουργία της Mitsubishi Electric ανιχνεύει τη θερμοκρασία του εσωτερικού και του εξωτερικού περιβάλλοντος και υπολογίζει τη ζήτηση θερμότητας που πρέπει να παρέχεται στον χώρο, εξασφαλίζοντας την παροχή της σωστής ποσότητας ενέργειας και αποφεύγοντας τη σπατάλη ενέργειας. Επιπλέον, εκτιμώντας δυναμικά τις μελλοντικές τάσεις της θερμοκρασίας του χώρου, το σύστημα αποφεύγει τις περιττές αυξήσεις της θερμοκρασίας παροχής- η εσωτερική θερμοκρασία μπορεί έτσι να διατηρηθεί σταθερή, αυξάνοντας την άνεση και εξοικονομώντας ενέργεια.

Η δυναμική αυτοπροσαρμοζόμενη λειτουργία αντιπροσωπεύει ένα ακόμη βήμα προς τα εμπρός στην άνεση και την αποδοτικότητα. Είναι στην πραγματικότητα δυνατή η επιλογή του χρόνου αντίδρασης, ώστε η αντλία θερμότητας να προσαρμόζεται στα τερματικά του συστήματος: για παράδειγμα, για τερματικά με μεγάλη αδράνεια, όπως συστήματα ακτινοβολίας, η επιλογή της "αργής λειτουργίας" επιτρέπει την επίτευξη της θερμοκρασίας άνεσης σταδιακά, αποφεύγοντας την υπερθέρμανση του χώρου. Αντίθετα, η επιλογή της "γρήγορης λειτουργίας" για τερματικά όπως τα θερμαντικά σώματα επιτρέπει την ταχύτερη επίτευξη της θερμοκρασίας άνεσης.

Στην περίπτωση ενός συστήματος που αποτελείται από διαφορετικά τερματικά, π.χ. δάπεδο με ακτινοβολία και θερμαντικά σώματα, το FTC θα ρυθμίσει αποτελεσματικά τη θερμοκρασία του νερού ώστε να είναι δυνατή η σωστή τροφοδοσία των τερματικών. Η αντλία θερμότητας θα παράγει νερό στην υψηλότερη θερμοκρασία παροχής (Ζώνη 1) και μια βαλβίδα ανάμιξης ελεγχόμενη από το FTC θα ρυθμίζει τη θερμοκρασία στη Ζώνη 2 σε χαμηλότερη θερμοκρασία.

Είναι επίσης δυνατό να ελέγχεται η Ζώνη 1 μέσω μιας βαλβίδας ανάμιξης, μια ιδανική λύση στην περίπτωση αδρανειακού ρυθμιστή και Smart Grid, δίνοντας προτεραιότητα στη θερμότητα που αποθηκεύεται στον αδρανή.

Νέο κιτ ελέγχου δύο ζωνών

Το νέο κιτ είναι πλήρες με όλα τα εξαρτήματα για την εξυπηρέτηση δύο ζωνών θέρμανσης, μιας άμεσης υψηλής θερμοκρασίας και μιας μικτής χαμηλής θερμοκρασίας, καθώς και με 3 επιλέξιμες ταχύτητες αντλίας κυκλοφορίας. Έχει συμπαγείς διαστάσεις και είναι εύκολο στην εγκατάσταση: ένα μικρό κουτί που μπορεί να τοποθετηθεί στην Υδροδοχείο ή να κρεμαστεί στον τοίχο για σύνδεση με το Hydrobox.

Για να αποτρέψει την επίτευξη του σημείου δρόσου, το FTC7 E-Gen ενεργοποιεί τον έλεγχο οριακής θερμοκρασίας μέσω εξωτερικής εισόδου (ξηρή επαφή).

Με την επαφή κλειστή, το σημείο ρύθμισης νερού εξαναγκάζεται σε μια υψηλότερη τιμή που μπορεί να ρυθμιστεί στον έλεγχο. Με αυτόν τον τρόπο, η αντλία θερμότητας θα συνεχίσει να παράγει και να κυκλοφορεί ψυχρό νερό στους ακροδέκτες, αποφεύγοντας τη συμπύκνωση της επιφάνειας.

Η λήψη ενός καθαρού σήματος στην είσοδο IN13 θα μεταβεί τώρα από τη λειτουργία θέρμανσης στη λειτουργία ψύξης.

Η παραγωγή ζεστού νερού χρήσης δεν αλλάζει και ο τοπικός θερμοστάτης μπορεί να χρησιμοποιηθεί για τον έλεγχο της ενεργοποίησης/απενεργοποίησης της αντλίας θερμότητας.

Για υψηλές απαιτήσεις θερμικού φορτίου σε θέρμανση ή/και ψύξη, μπορούν να συνδεθούν έως και 6 μονάδες Ecodan σε κλιμακωτή διάταξη. Το σύστημα διαχειρίζεται από μια κύρια μονάδα ελέγχου και λειτουργεί πάντα με βέλτιστη απόδοση, ακόμη και σε μερικά φορτία.

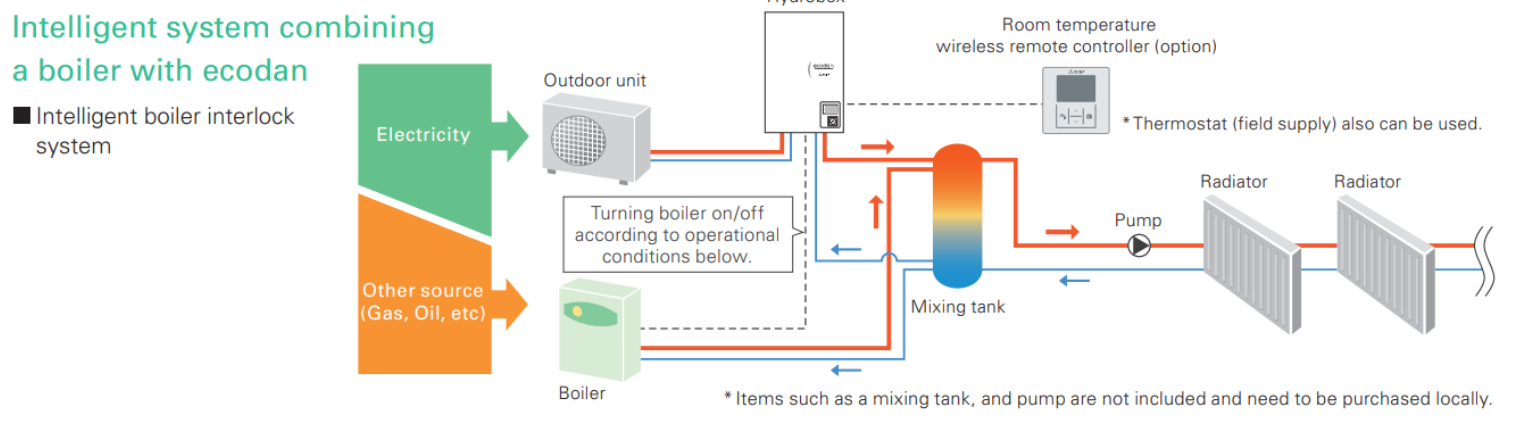

Ο ελεγκτής FTC μπορεί να συνδυάσει τη λειτουργία της αντλίας θερμότητας με έναν υπάρχοντα λέβητα. Η επιλογή της παραγωγής θερμότητας που θα χρησιμοποιηθεί γίνεται αυτόματα σύμφωνα με τις ακόλουθες ρυθμιζόμενες παραμέτρους:

• Εξωτερική θερμοκρασία
• Κόστος λειτουργίας (πληκτρολογήστε το κόστος φυσικού αερίου και ηλεκτρικής ενέργειας)
• Επίπεδο εκπομπών CO2 (εισάγετε τιμές εκπομπών CO2)
• Εξωτερική είσοδος Επιπλέον, σε περίπτωση έκτακτης ανάγκης, ο λέβητας μπορεί να λειτουργήσει ως εφεδρική γεννήτρια.

Για υψηλές απαιτήσεις θερμικού φορτίου σε θέρμανση ή/και ψύξη, μπορούν να συνδεθούν έως και 6 μονάδες Ecodan σε κλιμακωτή διάταξη. Το σύστημα διαχειρίζεται από μια κύρια μονάδα ελέγχου και λειτουργεί πάντα με βέλτιστη απόδοση, ακόμη και σε μερικό φορτίο.

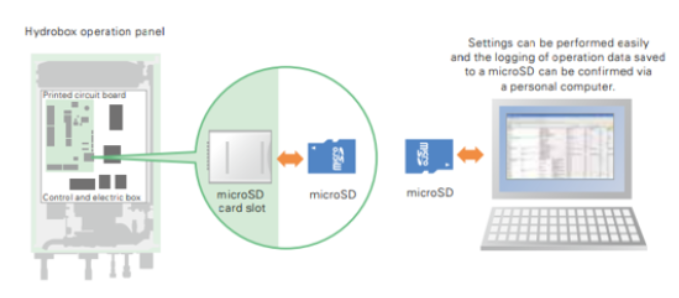

Αφιερωμένο εργαλείο για τα συστήματα Ecodan για την εισαγωγή των ρυθμίσεων λειτουργίας και την ευκολότερη εκκίνηση. Επιπλέον, τα δεδομένα λειτουργίας για περισσότερους από 2 μήνες αποθηκεύονται στην κάρτα SD του καταγραφέα και μπορούν να χρησιμοποιηθούν για διαγνωστικούς σκοπούς με τη χρήση υπολογιστή και ειδικού λογισμικού.

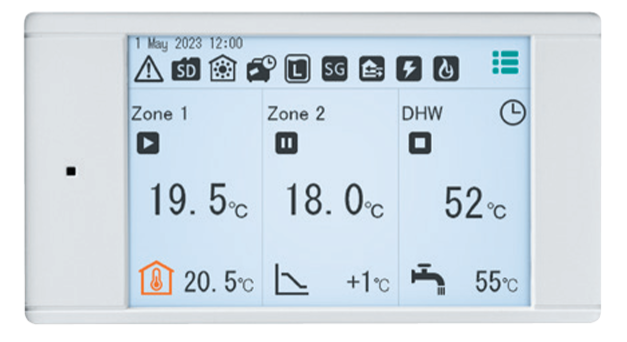

Το νέο τηλεχειριστήριο στις υδραυλικές μονάδες E-Gen εμφανίζει όλες τις πληροφορίες σε μία οθόνη.

Η οθόνη με τα έγχρωμα εικονίδια είναι διαισθητική και εύκολη στη ρύθμιση.

Τα χειριστήρια FTC7 στις μονάδες E-Gen είναι διαισθητικά, τόσο απλά όσο η χρήση ενός smartphone.

Οι νέες μονάδες E-Gen διαθέτουν μια νέα λειτουργία καθοδηγούμενης ρύθμισης. Με την απλή επιλογή των τερματικών του συστήματος, το FTC7 θα ρυθμίσει τις κύριες παραμέτρους για τη βελτιστοποίηση της λειτουργίας της αντλίας θερμότητας.

Ο νέος ασύρματος θερμοστάτης της Ecodan σας επιτρέπει να ελέγχετε με ακρίβεια τη θερμοκρασία εσωτερικού χώρου και να τη διαβιβάζετε στο FTC, προκειμένου να βελτιστοποιείται η λειτουργία της αντλίας θερμότητας στην αυτοπροσαρμοζόμενη λειτουργία.

Μέσω του ασύρματου θερμοστάτη, θα είναι επίσης δυνατή η επιβολή της λειτουργίας ACS.
