Διεπαφή απόκτησης δεδομένων MNet PAC-YG66

ο μοντέλο διασύνδεσης M-Net PAC-YG66MCA είναι μια ψηφιακή συσκευή συλλογής σημάτων από αισθητήρες εισόδου/εξόδου, που μπορεί να εγκατασταθεί σε τοίχο ή σε ηλεκτρικό ερμάριο.

Η διεπαφή συνδέεται απευθείας στο δίκτυο M-Net (TB3-TB7) και καταλαμβάνει μία διεύθυνση παρόμοια με αυτή των εσωτερικών μονάδων (01-50) για κάθε συνδεδεμένο εξοπλισμό (έως 6 μονάδες εξοπλισμού).

Κάθε μονάδα εξοπλισμού μπορεί να διαθέτει:

• 1 έξοδο εντολής ON/OFF
• 1 είσοδο κατάστασης ON/OFF
  1 είσοδο ένδειξης σφάλματος
• Για τη χρήση της διεπαφής απαιτείται ένας κεντρικός
• εξυπηρετητής 3D Web Server (TOUCH ή BLIND) και, προαιρετικά, ένα σύστημα εποπτείας.

Οι διαθέσιμες λειτουργίες περιλαμβάνουν:

• Ένδειξη κατάστασης εισόδου ή σφάλματος
• Εντολή ενεργοποίησης/απενεργοποίησης
  Έξοδος ON/OFF
• Σύζευξη με λειτουργίες κλιματισμού
• Διασύνδεση με άλλες ψηφιακές εισόδους/εξόδους, ακόμα και άλλων διεπαφών
• Αναπαράσταση εικονιδίων σε γραφική κάτοψη
• Η διεπαφή διαθέτει ενσωματωμένο ρελέ και μπλοκ ακροδεκτών για δύο συσκευές.

Για τις επιπλέον τέσσερις μονάδες, απαιτούνται δύο εξαρτήματα τύπου PAC-YG10HA.

Αυτά τα εξαρτήματα παρέχουν τα σήματα με έξοδο τρανζίστορ τύπου "ανοικτού συλλέκτη", επομένως το μπλοκ ακροδεκτών σύνδεσης και τα ρελέ ελέγχου πρέπει να παρέχονται ξεχωριστά.

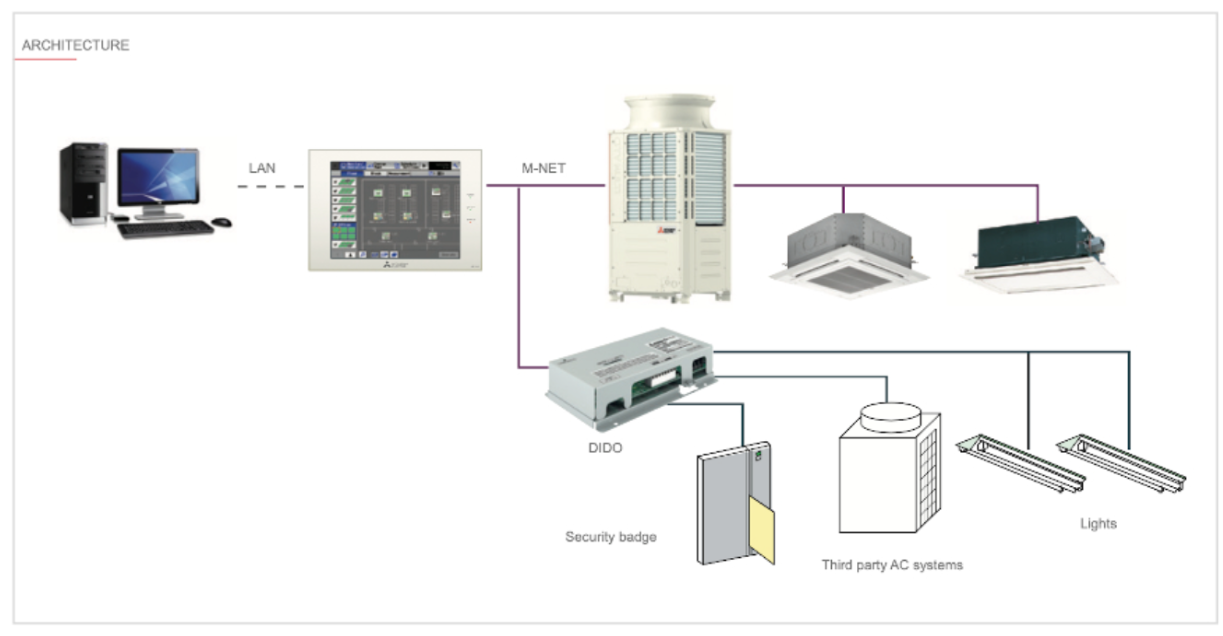

Έχουν αναπτυχθεί διεπαφές M-Net που επιτρέπουν τη σύνδεση εξωτερικών σημάτων διαφόρων ειδών στο σύστημα διαχείρισης και εποπτείας MELANS, τόσο σε επίπεδο εισόδου όσο και σε επίπεδο εξόδου, δηλαδή παρακολούθησης και ελέγχου.

Οι διεπαφές συνδέονται απευθείας στο δίαυλο μετάδοσης δεδομένων M-Net.

Χάρη στην αρθρωτή τους δομή, είναι δυνατή η σύνδεση πολλών διεπαφών στο ίδιο δίκτυο.

Για τη σύνδεση των διασυνδέσεων απαιτείται βοηθητική τροφοδοσία 24VDC, με ξεχωριστό τροφοδοτικό που παρέχεται τοπικά.

Διατίθενται οι ακόλουθες διεπαφές M-Net:

• PAC-YG63MCA: Διεπαφή αναλογικού αισθητήρα (Αναλογική είσοδος).
• PAC-YG66DCA: Διεπαφή ψηφιακού αισθητήρα (DIDO).
