Διεπαφή απόκτησης δεδομένων M-Net PAC PAC-YG60.

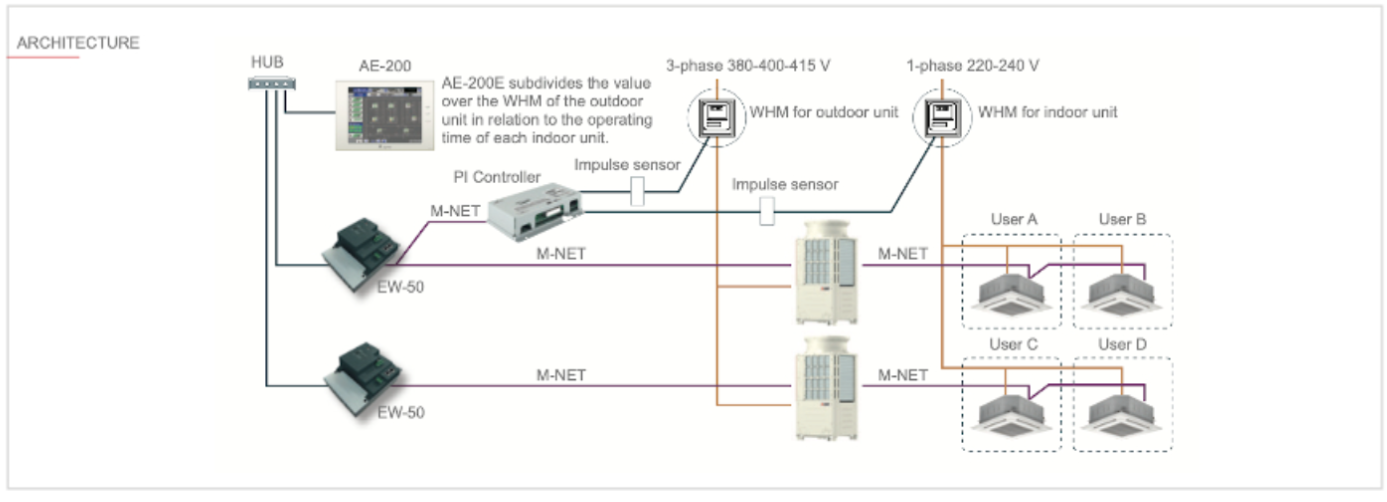

Το μοντέλο διασύνδεσης M-Net PAC-YG60MCA είναι μια συσκευή για την απόκτηση ψηφιακών μετρητών με παλμική έξοδο, που εγκαθίσταται στον τοίχο ή σε πίνακα.

Μέσω της διασύνδεσης είναι δυνατή η διαχείριση μετρητών ηλεκτρικής ενέργειας (WHM), υδρομετρητών, μετρητών αερίου και θερμιδομετρητών, εφόσον διαθέτουν έξοδο παλμικής μέτρησης.

Κάθε διασύνδεση επιτρέπει τη σύνδεση έως και 4 ψηφιακών μετρητών.

Για τη χρήση της διεπαφής, είναι απαραίτητο να παρέχεται στο σύστημα ένας κεντρικός έλεγχος 3D WEB Server (TOUCH ή BLIND) που θα επιτρέπει την παρακολούθηση της κατάστασης και:

.
• Να βλέπει τις στιγμιαίες τιμές της
.
• Να βλέπει τη γραφική της τάση
.
• Να περιέχει και να εξάγει δεδομένα σε μορφή csv για την ανάλυση της κατανάλωσης (CHARGE)
.

Έχουν αναπτυχθεί διεπαφές M-Net που επιτρέπουν τη σύνδεση εξωτερικών σημάτων διαφόρων ειδών στο σύστημα διαχείρισης και εποπτείας MELANS, τόσο σε επίπεδο εισόδου όσο και σε επίπεδο εξόδου, δηλαδή παρακολούθησης και ελέγχου.

Οι διεπαφές συνδέονται απευθείας στο δίαυλο μετάδοσης δεδομένων M-Net.

Χάρη στην αρθρωτότητά τους, είναι δυνατή η σύνδεση πολλών διεπαφών στο ίδιο δίκτυο.

Για τη σύνδεση των διασυνδέσεων απαιτείται βοηθητική τροφοδοσία 24VDC, με ξεχωριστό τροφοδοτικό που παρέχεται τοπικά.

Διατίθενται οι ακόλουθες διεπαφές M-Net:

• PAC-YG63MCA: Διεπαφή αναλογικού αισθητήρα (Αναλογική είσοδος).
• PAC-YG66DCA: Διεπαφή ψηφιακού αισθητήρα (DIDO).
