EAHV-M-YBL-N σπονδυλωτή αναστρέψιμη αντλία θερμότητας πηγής αέρα από την οικογένεια ME-Series

Οι αρθρωτές σειρές EACV και EAHV αέρα/νερού R32 της μάρκας Mitsubishi Electric, χάρη στη χρήση τεχνολογίας πλήρους μετατροπέα, με ιδιόκτητα εξαρτήματα και λογική ελέγχου, είναι σε θέση να επιτύχουν υψηλή απόδοση και αξιοπιστία, συμβάλλοντας σημαντικά στην εξοικονόμηση ενέργειας του συστήματος.

Διαθέσιμες σε εκδόσεις μόνο ψύξης ή αντλίας θερμότητας, οι μονάδες αυτές είναι ιδανικές τόσο για εφαρμογές άνεσης όσο και για εφαρμογές IT COOLING, χάρη στο εκτεταμένο εύρος λειτουργίας τους.

Δύο μεγέθη ισχύος με κάθετη ροή αέρα των 150 και 180 kW είναι διαθέσιμα.

Το εύρος ισχύος επεκτείνεται περαιτέρω με τη δυνατότητα σύνδεσης έως και 6 μονάδων μαζί σε μία ομάδα* και έως και 4 ομάδων που συντονίζονται από μία μόνο κύρια μονάδα.

* Κάθε ομάδα πρέπει να αποτελείται από πανομοιότυπες μονάδες.

Χάρη στον καινοτόμο σχεδιασμό, ο οποίος δίνει το μικρότερο δυνατό αποτύπωμα, είναι δυνατή η επίτευξη πολύ υψηλής πυκνότητας ισχύος, σε συνδυασμό με τον υψηλότερο βαθμό κατάτμησης, στον μικρότερο δυνατό χώρο.

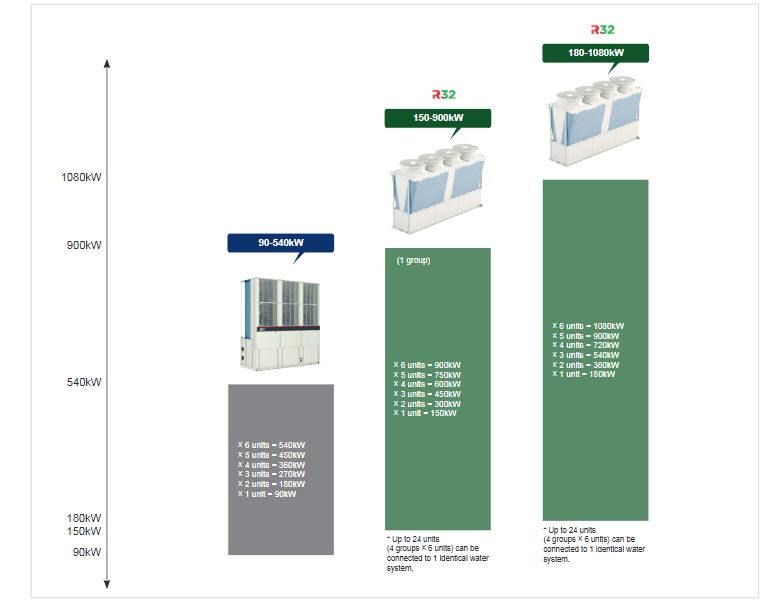

Οι αρθρωτές σειρές αέρα/νερού R32 EACV και EAHV διατίθενται σε δύο μεγέθη ισχύος με κάθετη ροή αέρα 150 και 180 kW. Χάρη στην ενσωματωμένη ιδιόκτητη λογική ελέγχου και το πρωτόκολλο επικοινωνίας, είναι δυνατή η εγκατάσταση ενός συστήματος έως και 6 μονάδων, για ισχύ 1080kW, σε χώρο μικρότερο από 24 m2. Ο συνδυασμένος έλεγχος των μονάδων εξασφαλίζει τη συνέχεια της λειτουργίας του συστήματος, ακόμη και όταν μία μονάδα απενεργοποιείται για εργασίες συντήρησης.

Οι μονάδες EACV και EAHV διαθέτουν τεχνολογία πλήρους μετατροπέα στα βασικά εξαρτήματα του κυκλώματος ψύξης.

• Οι τέσσερις συμπιεστές που ελέγχονται από inverter ρυθμίζονται αυτόματα ανάλογα με το φορτίο του συστήματος-
• Ο βέλτιστος έλεγχος της ταχύτητας περιστροφής του ανεμιστήρα μέσω της χρήσης των μετατροπέων συμβάλλει στη μεγιστοποίηση της απόδοσης και στην ελαχιστοποίηση του θορύβου.

Η τεχνολογία πλήρους μετατροπέα, σε συνδυασμό με ιδιόκτητες λογικές λειτουργίας, διασφαλίζουν μέγιστη απόδοση και συνακόλουθη εξοικονόμηση ενέργειας για το σύστημα.

Ο αρθρωτός σχεδιασμός αποσκοπεί στη μείωση του χρόνου και του κόστους εγκατάστασης αυτών των μονάδων:

• Το μικρό αποτύπωμα βοηθά στην εξοικονόμηση χώρου-
• Με τον ενσωματωμένο υδραυλικό συλλέκτη, ο απαιτούμενος χώρος για τα υδραυλικά μπορεί να μειωθεί περαιτέρω.

Το ευρύ φάσμα επιλογών διασύνδεσης χρήστη και απομακρυσμένης σύνδεσης καθιστά αυτές τις μονάδες ιδανικές για ένταξη σε ένα κεντρικό σύστημα:

• Οι κύριες μεταβλητές λειτουργίας μπορούν να ελέγχονται άνετα από απόσταση με τα χειριστήρια που διατίθενται στον κατάλογο-

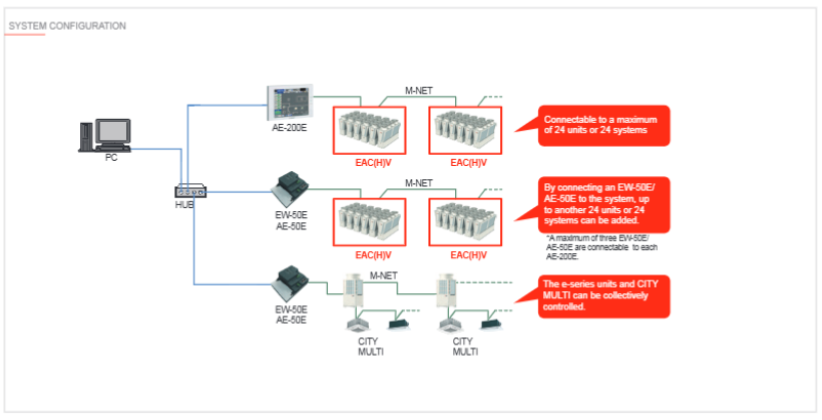

• Μέσω ενός επιβλέποντος AE-200E/A, είναι δυνατός ο ταυτόχρονος έλεγχος των μονάδων VRF και των αρθρωτών μονάδων, με αποτέλεσμα ένα πλήρως επώνυμο ψυκτικό σύστημα της Mitsubishi Electric.

Κατάταξη ενεργειακών κλάσεων: A++ έως D.
Η ενεργειακή κλάση που απεικονίζεται στην εικόνα είναι μόνο για ενδεικτικούς σκοπούς.

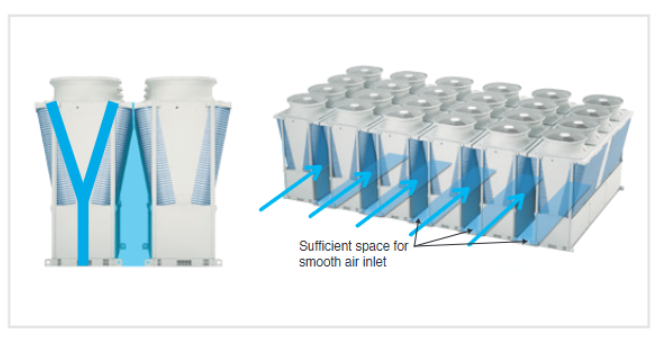

Ακόμη και αν τοποθετηθούν πολλές μονάδες η μία δίπλα στην άλλη, η κυκλοφορία του αέρα στους εναλλάκτες θερμότητας με πτερύγια παραμένει εγγυημένη τόσο στη μικρή όσο και στη μεγάλη πλευρά. Αυτό το μοναδικό σχήμα της μονάδας συμβάλλει στη βελτίωση της απόδοσης, ενώ παράλληλα ελαχιστοποιεί το χώρο εγκατάστασης.

Οι μονάδες EACV και EAHV είναι αμφότερες εξοπλισμένες με εναλλάκτες μικροκαναλιών αλουμινίου. Ειδικότερα, η έκδοση για την αντλία θερμότητας διαθέτει έναν εναλλάκτη με ιδιόκτητη τεχνολογία που εμποδίζει την παγοποίηση του πηνίου ακόμη και στις πιο κρίσιμες περιβαλλοντικές συνθήκες.

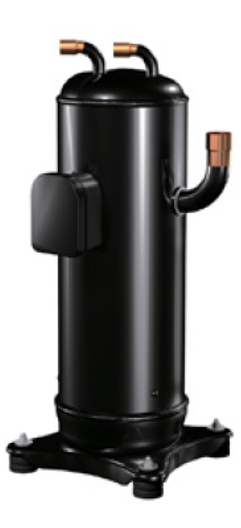

Ο συμπιεστής υψηλής απόδοσης της Mitsubishi Electric είναι ελεγχόμενος με inverter και βελτιστοποιημένος για τη χρήση ψυκτικού μέσου R32. Ο αντιστροφέας ελέγχει αυτόματα τις συχνότητες του συμπιεστή με βάση διάφορες παραμέτρους λειτουργίας, όπως η εξωτερική θερμοκρασία του αέρα και οι μεταβολές του φορτίου στο σύστημα, συμβάλλοντας στην επίτευξη απαράμιλλης εποχιακής απόδοσης. Μέσω της χρήσης του συστήματος έγχυσης υγρού, υπάρχει συνεχής και ακριβής έλεγχος της θερμοκρασίας εξόδου του συμπιεστή. Αξιοποιείται επίσης ο μηχανισμός επαγωγικής θέρμανσης του στροφαλοθαλάμου, ο οποίος μειώνει σημαντικά την κατανάλωση αναμονής της μονάδας. Κάθε μονάδα είναι εξοπλισμένη με 4 συμπιεστές σε ανεξάρτητα κυκλώματα ψύξης. Μαζί, οι τεχνολογίες αυτές εγγυώνται απαράμιλλη αποδοτικότητα και αξιοπιστία.

Ο σχεδιασμός των ανεμιστήρων έχει μελετηθεί ειδικά για την ελαχιστοποίηση των εκπομπών θορύβου, εξασφαλίζοντας παράλληλα τη μέγιστη απόδοση.

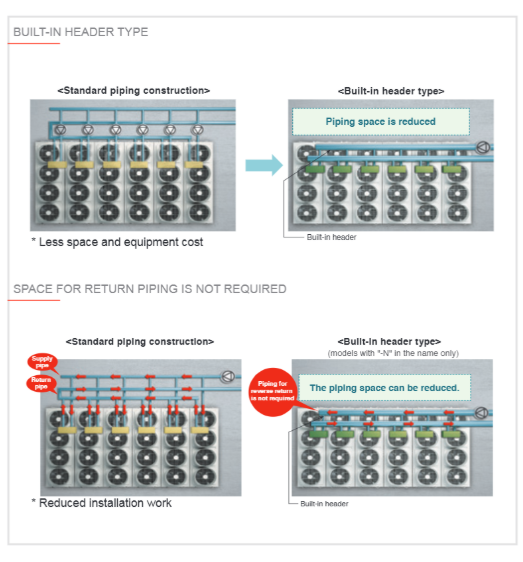

Μια έκδοση με ενσωματωμένο υδραυλικό συλλέκτη (έκδοση -N) διατίθεται στάνταρ.

Με τα προαιρετικά εξαρτήματα που διατίθενται στον κατάλογο, μπορούν να συνδεθούν εύκολα έως και έξι μονάδες. Με αυτόν τον τρόπο, δεν υπάρχει ανάγκη προμήθειας σωληνώσεων για τη σύνδεση των μονάδων επί τόπου, μειώνοντας τις εργασίες εγκατάστασης και το αποτύπωμα του συστήματος.

Οι παράμετροι λειτουργίας κάθε μονάδας/ομάδας μονάδων μπορούν να ελέγχονται με συνδυασμό του τηλεχειριστηρίου PAR-W-31MAA ή μέσω ενός κεντρικού χειριστηρίου .

Είναι επίσης δυνατός ο έλεγχος των μονάδων μέσω εξωτερικών σημάτων που παρέχονται από ένα τρίτο εποπτικό σύστημα. Ο τύπος ελέγχου μπορεί να επιλεγεί ανάλογα με τις απαιτήσεις του πελάτη. Όλες οι βασικές λειτουργίες μπορούν να εκτελούνται από το τηλεχειριστήριο.
